Handhebelbrühgruppe
aktuell verfügbare Handhebelgruppen
Typ CMA/Astoria/Rossi/Brasilia
Ausgangsbasis für diesen Typ ist die Brasilia/Rossi-Gruppe. Sie wurde und wird von mehreren Herstellern, auch CMA/Astoria als Basis für ihre Modifikationen genutzt.
Eine konstruktive Besonderheit der Gruppe ist die Zylinderbuchse. Zwischen Zylinderbuchse und Zylinder gibt es einen umlaufenden Ringkanal, über den das einlaufende Wasser abgekühlt und von vier Seiten zugeführt wird.
Neben CMA/Astoria (mit der charakteristischen schwarzen Kappe) wird die Gruppentyp auch von der Rubinetterie Condor hergestellt, der insbesondere die häufg "Bosco-Gruppe" genannte Bauform mit Metalloberteil und innenliegenden Lagern herstellt und in mehreren Varianten verkauft. Laut Blog von Reiss Gunson (Londinium) sind folgende Varianten lieferbar:
Beheizung über
- Kesselflansch oder
- Thermosiphon
Oberteil
- mit außenliegenden Lagern und Deckel (ähnlich Astoria, Wega)
- mit innen liegenen Lagern, genannt "testa pesante" (wie Bosco, Londinium, Quick Mill Achille, neue Victoria Arduino, neue KvdW), Hersteller Rubinetterie Condor
- mit einer (Londinium, KvdW Idro) oder zwei Federn (QM Achille)
Orphan Espresso Video zu dieser Gruppe
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| 51 mm | 29 mm | 60 ml | 40g | Ringkanal |
Liste der Maschinen mit CMA Brühgruppe
| Hersteller | Typ | Druckaufb. | Brüh-Vol | Dampf-Vol | Temp-Regel | Brühw-Erhitz | BG | PI | Heizung BG | Festwasser | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Astoria Perla Al 1GR | Astoria | Einkreiser | Handhebel | 6 | Pressostat | Kessel | HH CMA(Rossi) | Kesseldruck | Kesselflansch | ja | 1.999 € | |
| CMA Astoria Sonia AL | Astoria | Einkreiser | Handhebel | 5 | Pressostat | Kessel | HH CMA(Rossi) | Kesseldruck | Kesselflansch | ja | 1.000 € | |
| Bosco Sorrento | Bosco | Einkreiser | Handhebel | 6 | Pressostat | Kessel | HH CMA(Rossi) | Kesseldruck | Kesselflansch | ja | 3.300 € | |
| Fiorenzato Piazza San Marco | Fiorenzato | Einkreiser | Handhebel | 4,7 | Pressostat | Kessel | HH CMA(Rossi) | Kesseldruck | Kesselflansch | ja | 4.900 € | |
| Londinium I | Londinium Espresso | Einkreiser | Handhebel | 2,3 | Pressostat | HX offen (nur EK) | HH CMA(Rossi) | Kesseldruck | Thermosiphon | ja | 2.400 € | |
| Profitec Pro 800 | Profitec | Einkreiser | Handhebel | 3,5 | PID | Kessel | HH CMA(Rossi) | Kesseldruck | Kesselflansch | ja | 2.600 € | |
| Quick Mill Achille | Quick Mill | Einkreiser | Handhebel | 4,5 | Pressostat | HX offen (nur EK) | HH CMA(Rossi) | Kesseldruck | Thermosiphon | ja | 2.500 € | |
| Quick Mill Veloce | Quick Mill | Einkreiser | Handhebel | 2 | HH CMA(Rossi) | Kesseldruck | Thermosiphon | nein | 1.800 € | |||
| Victoria Arduino Athena Leva | Victoria Arduino | Zweikreiser | Handhebel | 15,2 | HX | HH CMA(Rossi) | Leitungsdruck | Kesselflansch | ja | 7.500 € |
Bezzera
Diese Brühgruppe wird nur an Maschinen des Herstellers Bezzera verbaut.
Wie man am Bild der beiden Gruppen nebeneinander erkennen kann, hat die die Gruppe einen etwas großere Hub und damit etwas größeres Volumen als die von CMA. Sie hat keine Zylinderbuchse und folglich nur einen Einlasskanal für das Wasser.
Beheizt wird sie über Thermosiphon oder elektrisch wie bei der Strega.
Diese Gruppe wird seit vielen Jahren mit leichten Modifikationen gebaut. In den meisten Fällen kann man sie an dem unverchromten Messingoberteil erkennen.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| unbek. | unbek. | unbek. | ca. 50g | keine |
Liste der Maschinen mit Bezzera Brühgruppe
| Hersteller | Typ | Druckaufb. | Brüh-Vol | Dampf-Vol | Temp-Regel | Brühw-Erhitz | BG | PI | Heizung BG | Festwasser | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezzera B2000AL | Bezzera | Einkreiser | Handhebel | 5 | Pressostat | Kessel | HH Bezzera | Kesseldruck | Thermosiphon | ja | 1.900 € | |
| Bezzera Strega | Bezzera | Zweikreiser | Handhebel | 2 | Pressostat | HX | HH Bezzera | Leitungsdruck | elektrisch | ja | 1.500 € | |
| Bezzera B2013AL | Bezzera | Einkreiser | Handhebel | 5 | Kessel | HH Bezzera | Kesseldruck | Thermosiphon | ja | 2.000 € |

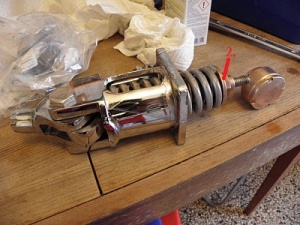

La San Marco
Die LSM Gruppe zeichnet sich durch mehrere Besonderheiten aus:
- Der Wassereinlass wird durch ein mechanisch mit dem Hebel betätigtes Ventil gesteuert.
- Folglich kommt die Maschine mit einer Dichtung aus, die beiden oberen Dichtungen zum Abdichten des Wassereinlasses in Ruhestellung können entfallen.
- Die Gruppe liefert ein besonders großes Volumen von ca. 60ml.
- Die Feder läßt sich ohne Federspanner wechseln

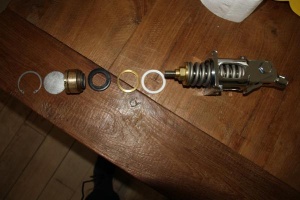

Mit einem leicht selbst herzustellendem Werkzeug kann der Kolben im montierten Zustand abgeschraubt werden. Nach Demontage des des Oberteils dann die Feder vollständig entspannt werden und so leicht gewechselt werden.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| unbek. | unbek. | unbekannt | ca. 60g | Einlassventil, nur ein Dichtring |
Liste der Maschinen mit La San Marco Brühgruppe
| Hersteller | Typ | Druckaufb. | Brüh-Vol | Dampf-Vol | Temp-Regel | Brühw-Erhitz | BG | PI | Heizung BG | Festwasser | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Izzo Alex Leva | Izzo | Einkreiser | Handhebel | 5 | PID | Kessel | HH LSM | Kesseldruck | Kesselflansch | ja | 2.500 € | |
| Izzo Pompei | Izzo | Einkreiser | Handhebel | 5 | Pressostat | Kessel | HH LSM | Kesseldruck | Kesselflansch | ja | 3.500 € | |
| La San Marco Leva | La San Marco | Einkreiser | Handhebel | 12 | Pressostat | Kessel | HH LSM | Kesseldruck | Kesselflansch | ja |
Rancilio
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| unbek. | unbek. | unbek. | unbek. | - |
Liste der Maschinen mit Rancilio Brühgruppe
| Hersteller | Typ | Druckaufb. | Brüh-Vol | Dampf-Vol | Temp-Regel | Brühw-Erhitz | BG | PI | Heizung BG | Festwasser | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rancilio Classe 6 L | Rancilio | Einkreiser | Handhebel | 5 | Pressostat | Kessel | HH Rancilio Zn | Kesseldruck | Thermosiphon | ja | 2.700 € |
La Pavoni Gastro
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| unbek. | unbek. | unbek. | unbek. | Einlass mit Ventil gesteuert |
Liste der Maschinen mit La Pavoni Gastro Brühgruppe
| Hersteller | Typ | Druckaufb. | Brüh-Vol | Dampf-Vol | Temp-Regel | Brühw-Erhitz | BG | PI | Heizung BG | Festwasser | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| La Pavoni Pub 1EL | La Pavoni | Einkreiser | Handhebel | 4 | Pressostat | Kessel | HH La Pavoni Gastro | Kesseldruck | Kesselflansch | ja | 1.990 € |

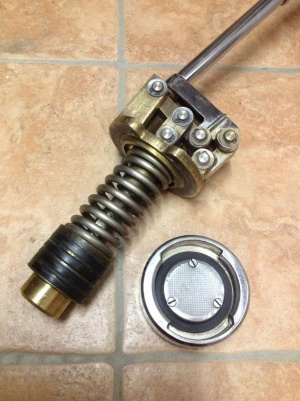

Conti
Die Conti-Brühgruppe wurde in Conti und Schärf Handhebelmaschinen bis heute verbaut. Typisch ist die Gelenkkonstruktion, die die Kolbenstange bewegt.
Daneben gibt es noch eine historische Gruppe, wie sie z.B. an der Conti Empress verbaut wurde.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| unbek. | unbek. | unbek. | unbek. | Einlass mit Ventil gesteuert |
historische Handhebelgruppen
Schärf
Diese Schärf-Gruppe mit integriertem Brühboiler wurde in Schärf und Carimali-Maschinen verbaut.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| ubek. | unbek. | unbek. | unbek. | Gruppe mit integriertem Brühboiler |

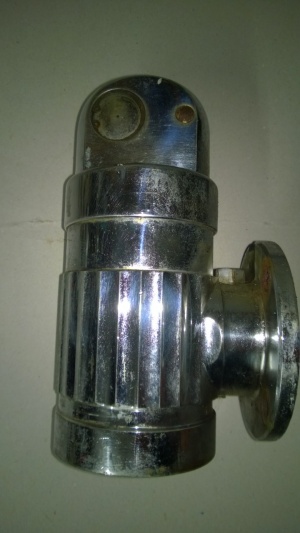

UNIC Hebelgruppe
Alle Angaben von Kaffee-Netz Benutzer Espresso doppio, [|https://www.kaffee-netz.de/threads/unic-stella-1956.81103/ Unic Stella].
Verbaut wurde die Gruppe hier in einer Unic Stella von 1956.
Die Gruppe mit ganz ähnlichem Aufbau in Maschinen der Neuzeit wie der UNIC ZP ab 2003, auch bekannt als "Daniel Moser by Roman Schärf" verbaut.
Besonderheiten:
- Kein Dipper sondern direkt am Tank im unteren, wasserführenden Bereich angeflanscht. Sanfter Druckaufbau bei der Präinfusion wird über eine Düse sichergestellt.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| 63mm | 20mm | 62ml | unbek. | Flansch im Wasserbereich des Kessels |

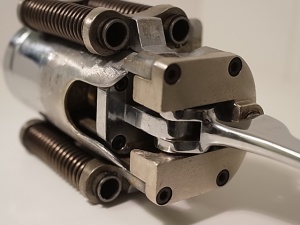

La San Marco Gruppe mit beweglichem Zylinder
Maschinen mit dieser Gruppe
- LSM Disco Volante
- LSM Olympic
- LSM Lollobrigida
Besonderheiten:
- der bewegliche Kolben wird mit 4 Federn gegen den feststehenden Kolben bewegt. Zu Beginn des Bezugs befindet sich der Siebträger ganz unten und wird dann von den Federn nach oben gezogen. In der Brühgruppe wird dabei das Wasser gegen den feststehenden Kolben durch das sich nach obben bewegende Sieb gedrückt.
| Durchmesser | Hub | Hubvolumen | Masse in der Tasse | Besonderheit |
|---|---|---|---|---|
| 50mm | - | - | - | Beweglicher Zylinder, feststehender Kolben |
